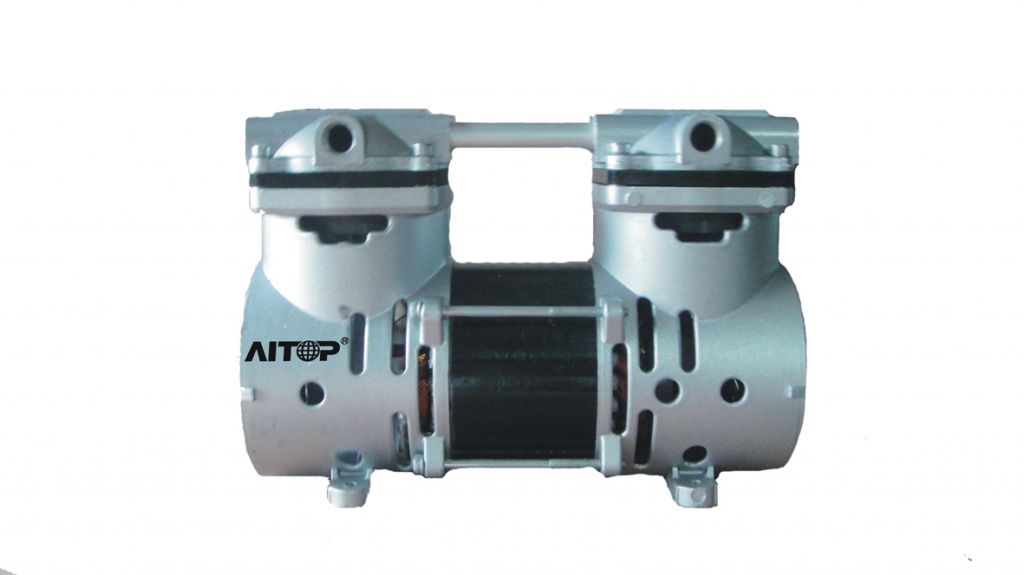

無油真空泵工作原理：在電動機的驅動下，通過曲柄連桿機構的作用（旋轉運動轉變成直線運動），使氣缸內的活塞作往復運動。當活塞在氣缸內從左端向右端運動時，由于氣缸的左腔體積不斷增大，左腔空間的壓強不斷的降低，當左腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽容器內的氣體經過吸氣閥5不斷地被抽進左腔，此時正處于吸氣過程。 當活塞達到最右位置時，氣缸左腔內就充滿了氣體。接著活塞從右端向左端運動，此時吸氣閥5自動關閉。氣體隨著活塞從右往左運動而逐漸被壓縮。當氣缸內的氣體達到排氣壓力時，此時排氣閥4被打開，氣體被排出，完成了一個工作循環。當活塞在從左端向右端運動時，重復上述循環，直到被抽容器達到某一平衡壓力為止。

這種全無油真空泵廣泛用于石油、化工、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾、水處理真空作業及混凝土的真空作業等方面的抽除氣體。

型號（Model） 項目(Ltem)	ZTP100 AS07	ZTP260 AS09	ZTP295 AS11	ZTP260 AS12	ZTP260 DC08	ZTP260 AS09H	ZTP370 AS10	ZTP370 AS12	ZTP370 AS14	ZTP550D AS12	ZTP750D AS15	ZTP750D AS18	ZTP11 00AS18
電壓、頻率Voltage/freguency	220/60	220/60	220/60	220/60	DC12/24	220/60	220/60	220/60	220/60	220/60	220/60	220/60	220/60
輸入功率(W) Power	130	300	370	350	250	300	380	480	560	380	560	650	1100
額定轉速(R/min) Speed	1690	1680	1680	1680	1700	1680	1680	1680	1680	1690	1690	1690	1680
使用環境(℃) AmblentTemperature	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40	5-40
額定工作壓力(Bar) Rated Pressure	2.0	2.5	2.5	2.5	7.0	7.0	2.5	2.5	2.5	7.0	7.0	7.0	8.0
流量(L/min) Flow	40	75	116	100	75	75	108	125	150	62	80	95	200
重啟壓力(Kpa) Startup Pressure	0	0	0	0	0	0	0	0	0	0	0	0	0
最大真空(mmHg) Max.Vacuum	650	685	685	685	650	650	695	695	695	650	650	650	700
熱保護器(℃) Thermal Ptoector	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5	135±5
絕緣等級 Insulation Class	B	B	B	B	B	B	B	B	B	B	B	B	B
尺寸L.W.H(mm) Dimensions	174/90/143	212/102/163	232/101/164	212/102/163	212/102/163	212/102/163	251/128/179	251/128/179	251/128/179	271/128/192	271/128/192	271/128/192	305/160/288
凈重 Weight	3.0	5.6	6.2	6.0	6.1	6.0	7.5	7.5	8.5	6.5	6.5	6.5	17
