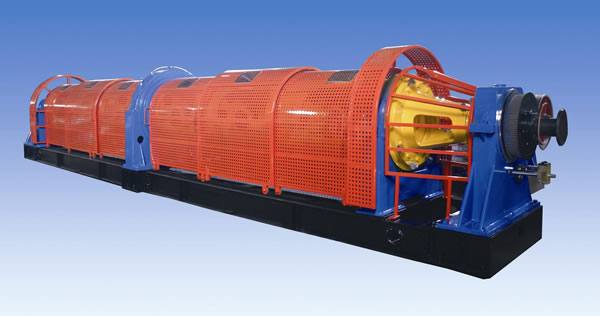

500型軸承式管絞機 |
||
|
||
| 詳細信息 | ||
一．設備用途
本機主要用于絞制7芯鋼絞線、鋁絞線及銅絞線，也可用于絞制7芯以內的控制電纜。
二．主要技術參數
二．1 單線直徑： 鋼φ1.0㎜～φ4.5㎜；
鋁φ1.5㎜～φ5.0㎜；
銅φ1.3㎜～φ5.0㎜；
二．2 絞合直徑： φ4～φ15㎜；
二．3 筒體轉速： 500r/min；
二．4 牽引輪直徑： φ1250㎜雙輪（36級）；
二．5 出線速度： 16.87～164.37 m/min；
二．6 絞線節距： 33.9～330.4㎜；
二．7 主電機功率： 30kw變頻電機；
二．8 籠內放線盤規格： PND500；
二．9 中心放線盤規格： PND500～PND630；
二．10 收線盤規格： PN1250～PN1600；
三．設備組成部件
三. 1 主機6盤絞體 1套；
三. 2 φ1250 ㎜雙輪牽引裝置 1套；
三. 3 線模座 1套；
三. 4 φ630 固定式放線架 1套；
三. 5 φ1600 型端軸式收排線架 1套；
三. 6 機械計米器 1套；
三. 7 傳動系統 1套；
三. 8 電控系統 1套；
四. 主要部件的技術參數及結構
四. 1 主機6盤絞體
四. 1. 1 適用線盤規格 PND500；
四. 1. 2 絞體最高轉速 500r/min；
四. 1. 3氣動式線盤架，機械摩擦張力控制。
四. 1. 4 筒體兩端安裝制動器，采用氣動剎車。
四. 1. 5 筒體兩端由軸承支承，中間采用壹組軸承
輔助支承，油潤滑充分，運行平穩，噪音低，運行壽命長。
四. 1. 6 筒體整體安裝于槽鋼底座上，設備安裝方便。
四. 2 φ1250 ㎜雙輪牽引裝置
四. 2. 1 牽引輪直徑： φ1250㎜；
四. 2. 2 分線輪直徑： φ1250㎜；
四. 2. 3 變速級數： 36級 ；
四. 2. 4 牽引線速范圍：16.87～164.37 m/min；
四. 3 線模座
四.3. 1 采用單獨線模座；
四. 4 φ630固定式放線架
四.4.1 中心放線盤規格： PND500～PND630；
四.4.2 端軸式手動夾緊，手動絲桿升降線盤。
四.4.3 機械摩擦張力控制，大小手動可調。
四. 5 φ1600型端軸式收排線架
四. 5.1 適用線盤規格： PN1250～PN1600；
四. 5.2 收線電機為力矩電機 4㎏/m；
四. 5.3 線盤升降為電機控制 0.75KW；
四.6機械計米器
四.6.1 計米輪周長 500㎜；
四.6.2 最大計米長度 9999㎜；
四.6.3 計米精度誤差 ≤3‰；
四.6.4 采用雙輪結構，臥式安裝，壓緊輪帶有緩沖彈簧。
四.7傳動系統
四.7.1 主電機功率 30KW（變頻電機）；
四.7.2 傳動系統包括有：主電機、同步帶輪轉動機構、液壓剎車、傳動地軸等。
四.8電控系統
四.8.1 本機電源三相五線制，電壓380V±10%，50HZ
四.8.1 本機主電機采用變頻電機，收線采用力矩電機收線，運行可靠，操作簡單方便。
注：設備實際使用線盤規格：以用戶提供圖紙為準。
|
